測繪技術的升級，從二維到三維是重要的發展趨勢之一。因此，在傳統的測繪儀器RTK上搭載高清相機，測繪人員在作業時同步產出帶有精準坐標的地面影像，結合近景攝影測量技術，可拓展廣泛的應用空間。

天際航于今年6月推出了影像RTK測量系統 — DP-RTK，憑借高精度、高效率、低門檻、多用途的特點，革新近景攝影測量技術，定位影像價值。DP-RTK配備專業三攝像頭，讓測量+放樣+建模一步到位，同時結合數據處理模塊的天際航軟件，高效產出多類型成果。目前，DP-RTK已被多個領域所應用，形成了諸多實際案例。

房產測量

我國現有不動產登記平臺多是基于二維地圖的GIS進行管理，近年來，我國城市建設不斷向規模化、立體化方向發展，大量的高層建筑使得不動產權屬空間分布復雜化，如果仍利用基于二維的GIS系統進行管理，會導致大量的權屬重疊、信息冗余，難以對三維空間不動產信息進行精細化、準確化、直觀化管理。如何實現海量數據下的精準快速房產測量及不動產登記？還需建立三維模型實現城鎮房籍三維可視化管理。天際航影像測量系統DP-RTK可助力空地一體聯合建模，為房產測量和不動產登記提供準確且高精度的三維模型數據底座。

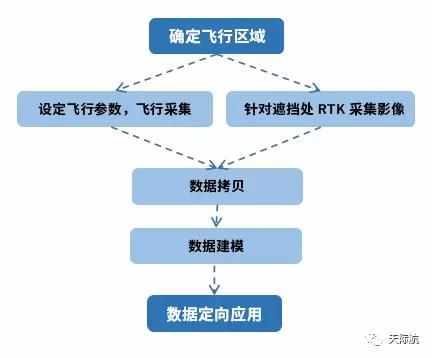

01 外業實施采集

立面測量

在建筑物立面測量領域，傳統模式下利用全站儀對建筑立面各要素進行測量采集、人工草稿繪制標注、CAD制圖的方式效率不高且人工干預多。而在現代測繪中，無人機航測雖然效率高，但容易受拍攝視角及城區飛行安全問題的限制，無法滿足立面測量一些場景；三維激光掃描儀可滿足絕大部分立面測量場景，但存在造價高昂、便攜性差、后期處理繁瑣等問題。如何實現高性價比且快速精準的立面提取？擁有實景放樣和影像測量功能的DP-RTK，革新近景攝影測量技術，讓立面測量速度更快、精度更高。

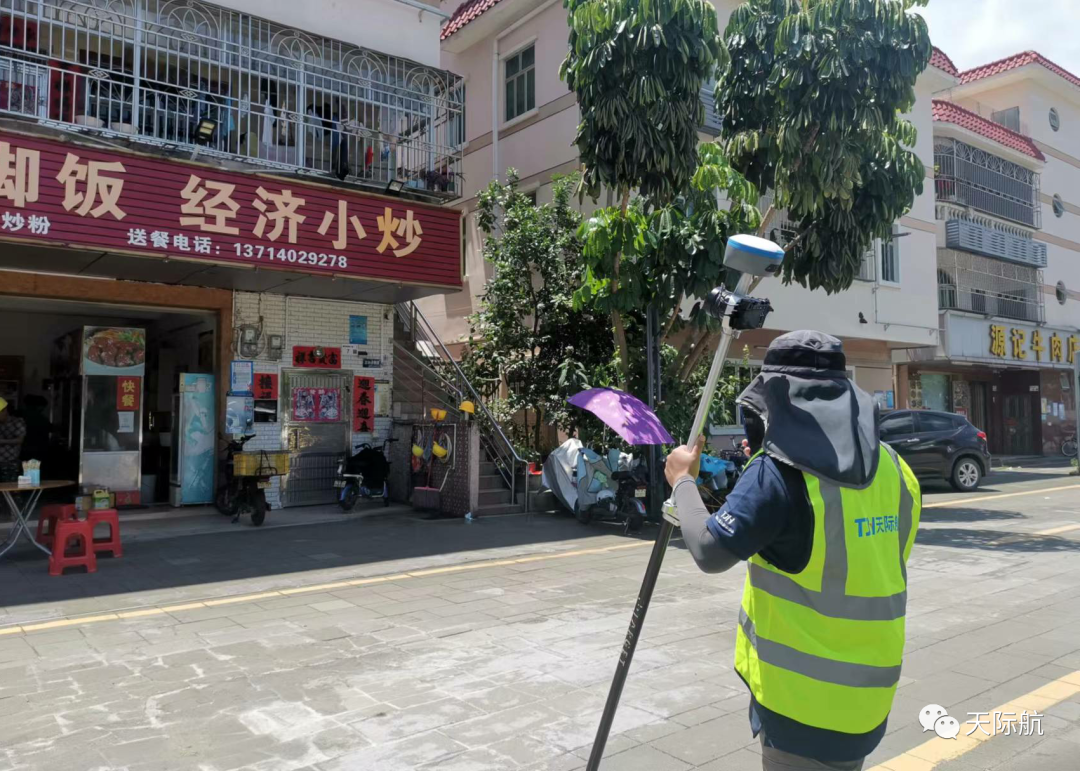

在某立面測量項目中，天際航測繪團隊使用DP-RTK對建筑物外輪廓進行多角度拍照，完成外業數據采集。

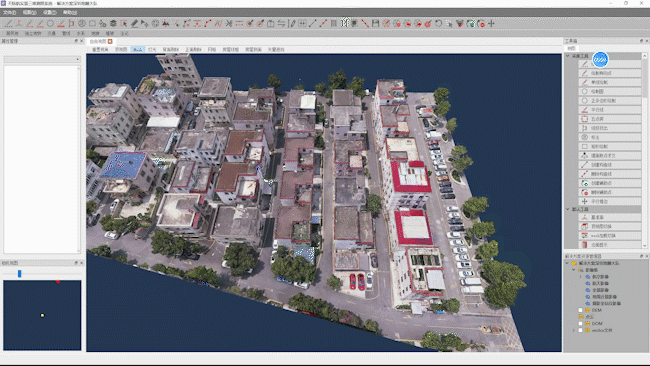

結合天際航后處理軟件，采用DP-Smart專業版軟件進行數據處理，從DP-RTK中導出影像與POS進行整理，再導入數據進行空三解算、建模；使用DP-Modeler立面測量模塊，對生成的三維模型進行立面測量。天際航影像測量系統DP-RTK真正實現了非接觸式測量，測圖成果優于5cm，滿足工程測量需求，且大大節約人力、節省工期。
